Bạn đang tìm hiểu về thế giới kỹ thuật và thường xuyên phải đối mặt với các bản vẽ chi tiết nhưng chưa biết cách tiếp cận? Hoặc bạn thắc mắc liệu bản vẽ chi tiết có phải là một dạng bản vẽ kỹ thuật? Trong lĩnh vực cơ khí, xây dựng hay bất kỳ ngành công nghiệp nào, việc hiểu và đọc đúng bản vẽ chi tiết là yếu tố then chốt để đảm bảo độ chính xác và hiệu quả công việc. Bài viết này sẽ cung cấp cho bạn trình tự đọc bản vẽ chi tiết một cách hiệu quả, khám phá những nội dung cốt lõi và làm rõ vai trò của chúng trong hệ thống bản vẽ kỹ thuật.
Với những thông tin hữu ích được tổng hợp, bạn sẽ tự tin hơn khi tiếp xúc với các loại bản vẽ, từ đó nâng cao kỹ năng chuyên môn và tránh những sai sót không đáng có.

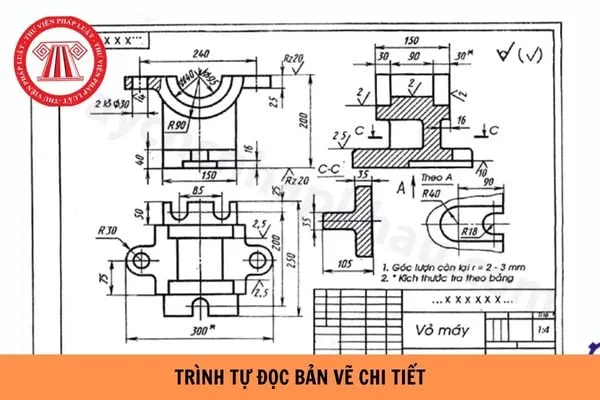

Trình Tự Đọc Bản Vẽ Chi Tiết Chuẩn Xác
Để đọc hiểu một bản vẽ chi tiết một cách hiệu quả, bạn cần tuân thủ một trình tự nhất định. Cách tiếp cận có hệ thống này sẽ giúp bạn nắm bắt đầy đủ và chính xác các thông tin mà bản vẽ muốn truyền tải.
Bắt Đầu với Khung Tên: Cửa Sổ Thông Tin Quan Trọng
Khung tên là điểm khởi đầu không thể bỏ qua. Đây là nơi chứa đựng những thông tin cơ bản nhưng vô cùng cần thiết về chi tiết được thể hiện trong bản vẽ. Bạn cần xác định rõ:
- Tên chi tiết, vật liệu cấu tạo, số hiệu bản vẽ và tỷ lệ được sử dụng.
- Thông tin về người vẽ, người kiểm tra và người phê duyệt bản vẽ, giúp bạn nắm được nguồn gốc và tính pháp lý của tài liệu.
Phân Tích Hình Biểu Diễn: Hiểu Rõ Hình Dạng và Cấu Tạo
Sau khi nắm vững thông tin cơ bản, hãy chuyển sang phần hình biểu diễn. Đây là “trái tim” của bản vẽ, nơi thể hiện trực quan hình dạng và cấu tạo của chi tiết.
- Phân biệt rõ ràng các loại hình chiếu (đứng, bằng, cạnh), hình cắt (cắt toàn phần, cắt một nửa) và cắt phần để có cái nhìn tổng thể và chi tiết nhất.
- Hiểu rõ hình dạng, kích thước và cấu tạo bên trong lẫn bên ngoài của chi tiết thông qua các biểu diễn này.
Đọc Kích Thước: Nắm Bắt Từng Chi Tiết Tỉ Mỉ
Phần kích thước cung cấp dữ liệu định lượng cho chi tiết, là cơ sở để gia công và kiểm tra.
- Xác định kích thước bao (tổng thể) và kích thước chi tiết của từng bộ phận.
- Đặc biệt chú ý đến các dung sai (sai số cho phép), độ nhám bề mặt và các yêu cầu kỹ thuật khác được ghi chú, vì chúng ảnh hưởng trực tiếp đến chất lượng và khả năng lắp ráp của chi tiết.
Yêu Cầu Kỹ Thuật: Những Chỉ Dẫn Không Thể Bỏ Qua
Các yêu cầu kỹ thuật là những chỉ dẫn bổ sung quan trọng, chi phối quá trình chế tạo và hoàn thiện chi tiết.
- Xác định vật liệu chính xác, độ nhám bề mặt cần đạt, dung sai hình học và vị trí, cũng như các phương pháp xử lý bề mặt (như mạ, sơn, nhiệt luyện).
- Ghi nhớ các ghi chú về yêu cầu kỹ thuật đặc biệt khác, có thể liên quan đến điều kiện làm việc hoặc tính năng của chi tiết.
Tổng Hợp Thông Tin: Hình Dung Thực Tế Chi Tiết
Cuối cùng, hãy tổng hợp tất cả các thông tin đã đọc từ khung tên, hình biểu diễn, kích thước và yêu cầu kỹ thuật.
- Phân tích và tổng hợp thông tin để hình dung chi tiết trong không gian ba chiều thực tế.
- Bước này giúp bạn có cái nhìn toàn diện và chính xác nhất về chi tiết, sẵn sàng cho các công đoạn tiếp theo.
Nội Dung Cốt Lõi Của Một Bản Vẽ Chi Tiết
Ngoài trình tự đọc, việc hiểu rõ các thành phần cấu thành một bản vẽ chi tiết cũng rất quan trọng. Một bản vẽ chi tiết thường bao gồm các nội dung chính sau:
- Khung tên: Chứa các thông tin quan trọng như tên chi tiết, vật liệu, tỷ lệ, tên người thiết kế, người kiểm tra, v.v.
- Hình biểu diễn: Bao gồm các hình chiếu, hình cắt, cắt phần để thể hiện hình dạng và cấu tạo đầy đủ của chi tiết.
- Kích thước: Ghi chú các kích thước bao và kích thước chi tiết của từng phần, đảm bảo độ chính xác khi gia công.
- Yêu cầu kỹ thuật: Chỉ rõ vật liệu, độ nhám, dung sai, xử lý bề mặt và các yêu cầu đặc biệt khác.
- Bảng chú thích: Giải thích các ký hiệu đặc biệt, ký hiệu ren, ký hiệu độ nhám mà có thể không quen thuộc với người đọc.
- Thông tin bổ sung: Có thể bao gồm các yêu cầu về gia công, nhiệt luyện, kiểm tra hoặc các quy trình khác.
Sơ đồ minh họa trình tự và các thành phần chính của bản vẽ chi tiết
Bản Vẽ Chi Tiết Có Phải Là Bản Vẽ Kỹ Thuật?
Để trả lời câu hỏi này, chúng ta cần tham khảo Tiêu chuẩn Việt Nam. Căn cứ theo Mục 3 Tiêu chuẩn Việt Nam TCVN 9256:2012 quy định về các loại bản vẽ kỹ thuật, bản vẽ chi tiết được định nghĩa rõ ràng.
Cụ thể, Mục 3.6 TCVN 9256:2012 nêu rõ: “Bản vẽ chi tiết (detail drawing) là bản vẽ thể hiện các phần của công trình hoặc một cấu kiện, thường được phóng to ra và gồm có các thông tin đặc trưng về hình dạng, cấu tạo hoặc cách lắp ráp và các mối nối.”
Như vậy, bản vẽ chi tiết chính xác là một trong các loại bản vẽ kỹ thuật. Ngoài bản vẽ chi tiết, TCVN 9256:2012 còn đề cập đến nhiều loại bản vẽ kỹ thuật khác như:
- Bản vẽ hoàn công, bản vẽ ghi lại (as-built drawing/record drawing): Dùng để ghi chép các chi tiết của một công trình sau khi hoàn thành.
- Bản vẽ lắp ráp (assembly drawing): Thể hiện vị trí tương quan và/hoặc hình dạng của một cụm các bộ phận được lắp ráp.
- Mặt bằng khu đất (block plan): Xác định khu đất xây dựng và định vị các đường bao của công trình trong mối tương quan với quy hoạch đô thị.
- Bản vẽ cấu kiện (component drawing): Mô tả một cấu kiện đơn lẻ với tất cả thông tin cần thiết.
Nguyên Tắc Chung Ghi Kích Thước và Chỉ Dẫn Dung Sai Trong Bản Vẽ Kỹ Thuật
Việc ghi kích thước và chỉ dẫn dung sai trên bản vẽ kỹ thuật cần tuân thủ các nguyên tắc chung để đảm bảo tính rõ ràng và chính xác. Theo quy định Mục 4 Tiêu chuẩn Việt Nam TCVN 7583-1:2006, các nguyên tắc này bao gồm:
- Tính dễ đọc: Tất cả các kích thước, ký hiệu bằng hình vẽ và chú giải phải được ghi trên bản vẽ sao cho dễ đọc theo hướng cạnh phía dưới hoặc phía phải của bản vẽ.
- Xác định yếu tố rõ ràng: Kích thước là một trong các loại yêu cầu hình học, được sử dụng để xác định yếu tố hoặc thành phần một cách rõ ràng, không mơ hồ.
- Các yêu cầu hình học khác: Bên cạnh kích thước, các yêu cầu hình học khác như dung sai hình học (hình dáng, hướng, vị trí, độ đảo), yêu cầu về chất lượng bề mặt và yêu cầu về góc (lượn, vát, vê tròn) cũng rất quan trọng.
- Thông tin đầy đủ và trực tiếp: Tất cả thông tin về kích thước phải đầy đủ và ghi trực tiếp trên bản vẽ, trừ khi được chỉ rõ trong tài liệu liên quan đi kèm.
- Ghi kích thước một lần: Mỗi yếu tố hoặc tương quan giữa các yếu tố chỉ được ghi kích thước một lần duy nhất để tránh sự trùng lặp và nhầm lẫn.
- Đơn vị đo: Khi các kích thước dài được biểu thị cùng một loại đơn vị, ký hiệu đơn vị đo có thể bỏ qua nhưng bản vẽ hoặc tài liệu liên quan phải công bố rõ đơn vị đo đã sử dụng.
Hiểu rõ những nguyên tắc này sẽ giúp bạn không chỉ đọc đúng mà còn tạo ra những bản vẽ kỹ thuật chất lượng, phục vụ hiệu quả cho mọi dự án.
Việc nắm vững trình tự đọc và các nguyên tắc liên quan đến bản vẽ chi tiết không chỉ là kỹ năng cơ bản mà còn là yếu tố quyết định sự thành công trong nhiều lĩnh vực kỹ thuật. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn tổng quan và những kiến thức cần thiết để tự tin hơn khi làm việc với bản vẽ chi tiết.
