Trong thế giới kỹ thuật, mỗi bản vẽ không chỉ là một tập hợp các đường nét và ký hiệu mà còn là một ngôn ngữ giao tiếp chuẩn mực. Và để ngôn ngữ ấy được thấu hiểu trọn vẹn, khung tên bản vẽ kỹ thuật đóng vai trò như “chứng minh thư” không thể thiếu, cung cấp mọi thông tin quan trọng về sản phẩm, dự án và những người chịu trách nhiệm. Vậy bạn đã thực sự hiểu rõ về cấu trúc, ý nghĩa và cách bố trí chuẩn xác của phần không gian nhỏ nhưng đầy quyền lực này trên từng khổ giấy chưa?
Bài viết này sẽ cùng bạn khám phá sâu hơn về khung tên bản vẽ kỹ thuật, từ những quy định tiêu chuẩn đến các ứng dụng thực tế trong cả môi trường học tập và sản xuất, giúp bạn tự tin hơn trong việc tạo ra những bản vẽ chuyên nghiệp và hoàn chỉnh nhất.
Khung Tên Bản Vẽ Kỹ Thuật Là Gì Và Tại Sao Lại Quan Trọng?
Khung tên bản vẽ kỹ thuật là một phần không thể tách rời của mọi bản vẽ, được hình thành song song với quá trình tạo lập bản vẽ. Nó bao gồm những thông tin cốt lõi về sản phẩm được biểu diễn, cũng như chi tiết về những cá nhân, tổ chức liên quan đến việc thực hiện và kiểm duyệt bản vẽ đó.
Sự quan trọng của khung tên nằm ở chỗ nó giúp:
- Tiêu chuẩn hóa thông tin: Đảm bảo mọi bản vẽ đều trình bày dữ liệu một cách nhất quán.
- Dễ dàng quản lý và tìm kiếm: Các thông tin như ký hiệu bản vẽ, số tờ, ngày tháng giúp việc lưu trữ và tra cứu trở nên nhanh chóng.
- Minh bạch trách nhiệm: Ghi rõ người vẽ, người kiểm tra, đảm bảo tính chính xác và trách nhiệm cá nhân.
- Hiểu rõ bối cảnh: Cung cấp thông tin về vật liệu, tỷ lệ, tên sản phẩm, giúp người đọc nắm bắt được bản chất của chi tiết hoặc cụm lắp ráp.
- Tuân thủ quy định: Nội dung, kích thước và vị trí đặt khung tên đều được quy định chặt chẽ trong các tiêu chuẩn Việt Nam, đảm bảo tính pháp lý và sự thống nhất trong ngành kỹ thuật.
Hướng Dẫn Bố Trí Khung Tên Bản Vẽ Trên Khổ Giấy A4, A3 Và Các Khổ Khác
Việc bố trí khung tên bản vẽ theo đúng tiêu chuẩn là yếu tố then chốt để có một bản vẽ hoàn chỉnh và dễ đọc. Dưới đây là những nguyên tắc cơ bản bạn cần nắm vững:
Nguyên Tắc Chung Về Khung Bản Vẽ
Khung bản vẽ chính là đường viền bao quanh toàn bộ nội dung, được vẽ bằng nét liền đậm. Theo tiêu chuẩn, đường này cách mép giấy 5 mm ở ba cạnh. Riêng một cạnh, thường là cạnh trái (đối với bản vẽ đọc ngang) hoặc cạnh dưới (đối với bản vẽ đọc dọc), sẽ cách mép giấy 20 mm. Khoảng cách 20 mm này được dành riêng cho việc đóng ghim hoặc tập hợp các bản vẽ thành bộ tài liệu, đảm bảo nội dung không bị che khuất khi đóng tập.
Vị Trí Đặt Khung Tên Theo Khổ Giấy
Khung tên bản vẽ kỹ thuật luôn được đặt dọc theo cạnh của khung bản vẽ. Tuy nhiên, vị trí cụ thể sẽ khác nhau tùy theo từng khổ giấy:
- Đối với khổ giấy A4: Khung tên bản vẽ luôn luôn được đặt theo cạnh ngắn của tờ giấy. Điều này đảm bảo tính thống nhất và dễ đọc khi xem tài liệu.
- Đối với các khổ giấy khác (A3, A2, A1, A0): Khung tên bản vẽ thường được đặt theo cạnh dài.
- Trường hợp đặc biệt: Trong một số tình huống có lý do xác đáng (ví dụ: cần tận dụng không gian bản vẽ, hoặc bản vẽ có kích thước đặc thù), cho phép đặt đứng khổ giấy. Khi đó, khung tên sẽ được đặt theo cạnh ngắn, tương tự như khổ A4.

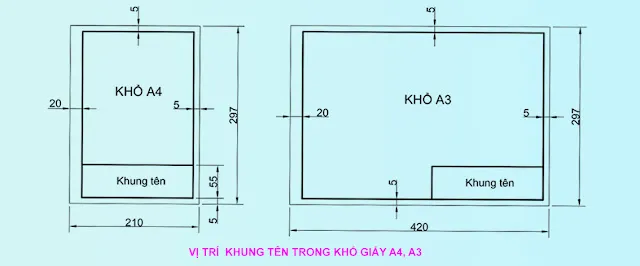

Vị trí đặt khung tên bản vẽ trong khổ giấy A4 và A3 theo tiêu chuẩn kỹ thuật
Khung Tên Bản Vẽ Kỹ Thuật Trong Môi Trường Học Tập
Trong môi trường học đường, khung tên bản vẽ kỹ thuật được thiết kế đơn giản hơn nhưng vẫn đảm bảo đầy đủ thông tin cơ bản để sinh viên, học sinh có thể trình bày bài tập của mình một cách rõ ràng.

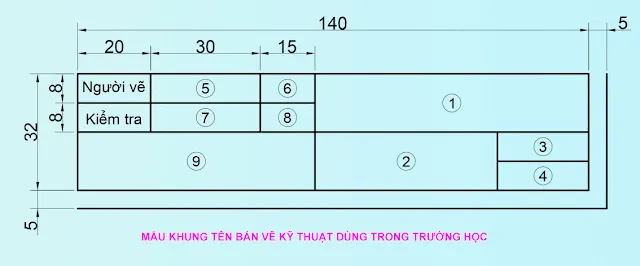

Cấu trúc và các ô thông tin của khung tên bản vẽ kỹ thuật dùng trong trường học
Các ô thông tin thường gặp trong khung tên bản vẽ dùng trong trường học bao gồm:
- Ô số 1: Đầu đề bài tập hoặc tên gọi chi tiết.
- Ô số 2: Vật liệu của chi tiết (nếu có).
- Ô số 3: Tỷ lệ của bản vẽ.
- Ô số 4: Ký hiệu bản vẽ (nếu có).
- Ô số 5: Họ và tên người vẽ.
- Ô số 6: Ngày vẽ.
- Ô số 7: Chữ ký của người kiểm tra (giáo viên).
- Ô số 8: Ngày kiểm tra.
- Ô số 9: Tên trường, khoa, lớp học.
Khung Tên Bản Vẽ Kỹ Thuật Trong Sản Xuất Công Nghiệp
Khác với môi trường học tập, khung tên bản vẽ dùng trong sản xuất công nghiệp đòi hỏi độ chi tiết và tính pháp lý cao hơn, phản ánh quy trình phức tạp và trách nhiệm liên quan đến sản phẩm cuối cùng.

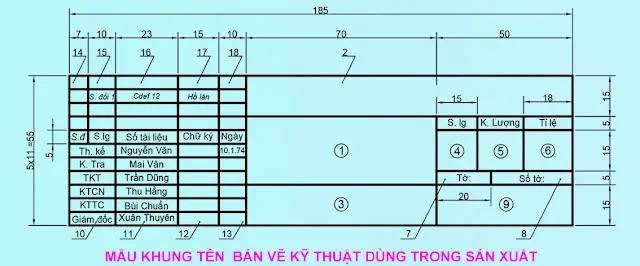

Khung tên bản vẽ kỹ thuật với các thông tin chi tiết dành cho ứng dụng trong sản xuất
Các ô thông tin tiêu biểu bao gồm:
- Ô số 1: Ghi tên gọi sản phẩm một cách chính xác, ngắn gọn, phù hợp với danh từ kỹ thuật (ví dụ: Trục máy khuấy, Bánh răng Hộp số BG50).
- Ô số 2: Ghi ký hiệu bản vẽ. Ký hiệu này cũng được ghi ở góc trái phía trên bản vẽ (hoặc góc phải phía trên đối với bản vẽ đặt dọc) sau khi xoay 180 độ, với đầu các ký hiệu hướng về phía khung tên. Điều này thuận tiện cho việc tìm kiếm và quản lý bản vẽ, tránh thất lạc.
- Ô số 3: Ghi vật liệu chế tạo chi tiết.
- Ô số 4: Số lượng chi tiết chế tạo.
- Ô số 5: Ghi khối lượng chi tiết tính toán.
- Ô số 6: Tỷ lệ của bản vẽ.
- Ô số 7: Ghi số thứ tự tờ. Nếu bản vẽ chỉ có một tờ thì ô này để trống.
- Ô số 8: Ghi tổng số tờ của bản vẽ.
- Ô số 9: Tên cơ quan, đơn vị phát hành bản vẽ.
- Ô số 14 – 18: Là bảng sửa đổi. Việc sửa đổi bản vẽ chỉ được thực hiện và giải quyết tại cơ quan, xí nghiệp đang bảo quản bản chính.
- Ô số 14 (đầu tiên trong bảng sửa đổi): Ghi ký hiệu sửa đổi (thường là các chữ a, b, c…). Các ký hiệu này cũng được ghi lại ở vị trí tương ứng trên bản vẽ để đánh dấu phần đã sửa đổi.
Kết Luận
Việc nắm vững các quy định về khung tên bản vẽ kỹ thuật không chỉ giúp bạn tạo ra những bản vẽ chuẩn mực mà còn nâng cao tính chuyên nghiệp và hiệu quả trong mọi công việc liên quan đến thiết kế và sản xuất. Từ việc bố trí đúng vị trí trên các khổ giấy A4, A3 cho đến việc điền đầy đủ và chính xác các thông tin trong từng ô, mỗi chi tiết đều góp phần tạo nên một bản vẽ hoàn chỉnh, dễ hiểu và có giá trị sử dụng cao. Hãy luôn chú trọng đến phần tưởng chừng nhỏ bé này để đảm bảo mọi thiết kế của bạn đều đạt đến độ hoàn hảo tối đa.
Câu Hỏi Thường Gặp (FAQs)
1. Tại sao khung tên bản vẽ phải cách mép giấy 20mm ở một cạnh?
Cạnh cách mép 20mm là để dành không gian cho việc đóng ghim hoặc tập hợp các bản vẽ thành tập tài liệu. Khoảng cách này đảm bảo nội dung của bản vẽ không bị che khuất khi bản vẽ được đóng tập.
2. Khung tên bản vẽ A4 và A3 có gì khác biệt về vị trí?
Đối với khổ giấy A4, khung tên luôn được đặt theo cạnh ngắn. Còn đối với khổ giấy A3 và các khổ lớn hơn, khung tên thường được đặt theo cạnh dài, trừ khi có lý do đặc biệt cần đặt đứng khổ giấy.
3. Có cần điền tất cả các ô trong khung tên bản vẽ không?
Bạn cần điền đầy đủ và chính xác các ô thông tin có liên quan đến bản vẽ và mục đích sử dụng của nó. Một số ô có thể để trống nếu không áp dụng (ví dụ: số thứ tự tờ nếu chỉ có một tờ).
